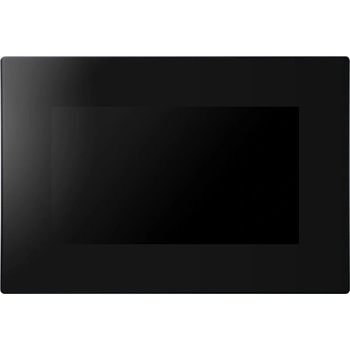

Displej Nextion Intelligent 7,0" 800x480 NX8048P070-011C-Y kapacitní dotykový panel a kryt

Nextion Intelligent NX8048P070-011C-Y je dokonalý displej pro rychlé projekty HMI s využitím snadno dostupných nástrojů. Displej je řízen prostřednictvím sériové sběrnice UART. Displej se doporučuje pro Arduino, Raspberry PI a systémy s mikrokontroléry ESP8266. Potřebujete-li rychle navrhnout rozhraní s tlačítky, grafy, různými ovládacími prvky a umožnit snadné zadávání údajů obsluhou, pak odpověď najdete v produktech řady Nextion. Displej Extion se dělí do tří skupin podle náročnosti, hardwarových možností a výpočetního výkonu. Basic - základní verze. Vylepšený - oproti Basicu má paměť eprom, linky GPIO, hodiny RTC. Inteligentní - oproti vylepšenému obsahuje mnoho nových pokročilých grafických ovládacích prvků. . . . Specifikace představeného inteligentního displeje Nextion NX8048P070-011C-Y:. Velikost: 7,0″ Rozlišení: 800*480. Dotykový displej: kapacitní Dotykový displej: kapacitní. Počet barev: 65536 Paměť flash: 128 MB Paměť flash: 128 MB Paměť flash: 128 MB. Paměť: 512KB. Takt řídicí jednotky: 200 MHz Paměťový čip: 200 MHz. EPROM: 1024 bajtů. Počet GPIO: 8 Hodiny reálného času: ANO Zavřený kryt: ANO. . . . Nextion Editor Rozložení obrazovky a funkční prvky lze navrhnout velmi snadno a rychle pomocí bezplatného programu v počítači. Každá obrazovka může obsahovat řadu funkčních prvků známých jako widgety, které zahrnují:. Text : textové pole, které lze upravit během operace zobrazení. Číslo : číselné pole, které lze upravovat prostřednictvím mikrokontroléru i interaktivní klávesnice na displeji. Tlačítko : tlačítko. Stisknutí i uvolnění tlačítka lze jednoduše zaznamenat pomocí mikrokontroléru. Progressbar : ukazatel průběhu. Hodnotu tohoto sloupce lze snadno nastavit pomocí příslušného příkazu.. Obrázek : umožňuje vytvořit pozadí obrazovky nebo vložit části obrázku kamkoli na obrazovku. Měřidlo: je analogový ukazatel s jedním ukazatelem. Waveform : Slouží ke kreslení až čtyř grafů. Posuvník : Posuvník, pomocí kterého lze nastavit různé parametry, proměnné v programu. Checkbox: zaškrtávací políčko. Každý dotek změní jeho stav na opačný.. Kombobox: rozevírací seznam. Video: umožňuje vkládat videa. Pomocí myši vložte na obrazovku funkční prvky, které budeme potřebovat, a nastavte jejich velikost na obrazovce a pozici. . . Dokončený projekt připravený v softwaru Nextion Editor lze přenést na displej dvěma způsoby:. Stáhněte příslušný soubor projektu na kartu SD a vložte ji do displeje. Po připojení napájení displej automaticky načte projekt do paměti Flash. To je dobrý způsob, jak sdělit aktualizace vlastního softwaru prostřednictvím internetu. Pokud je displej připojen k počítači (přes převodník USB-TTL), stačí kliknout na tlačítko UPLOAD a software se automaticky načte do displeje přes připojení USB.. Jak připojit displeje Nextion k mikrokontroléru:. Displej komunikuje s mikrokontrolérem, který jej řídí, prostřednictvím sériové sběrnice UART, takže stačí připojit pouze 4 piny:. +5V : napájení. TX : data vycházející z displeje (např. bylo stisknuto tlačítko1) by měla být připojena k RX mikrokontroléru. RX : vstupní data pro displej (např. zobrazení teploty) by měla být připojena k TX mikrokontroléru. GND : napájecí zem. Výstup jako displej pro Arduino. Pokud je software na straně mikrokontroléru vyvinut na základě prostředí Arduino IDE, pak se i v tomto případě výrobce postaral o mnohá zjednodušení. Knihovna displejů Nextion vytvořená a zpřístupněná výrobcem umožňuje velmi snadnou správu prvků zobrazených na obrazovce. Ukázka softwaru je k dispozici na našem blogu. Pro napájení displeje preferujeme použití speciálního Modulu FOCA nebo následujícího schématu zapojení. Jako napájecí zdroj lze použít:. Modul MP1584 Modul LM2596 Modul LM7805 . Technická podpora pro displeje Nextion. . Zakoupením displeje Nextion získáte okamžitě řadu položek technické podpory:. Vynikající videokurz v polštině, kde se lekci po lekci seznamujeme s jednotlivými součástmi displeje. V tomto kurzu najdeme mnoho podrobností o softwaru samotného displeje i o softwaru ze strany Arduina.. Na populárním fóru o elektronice je k dispozici související téma s videonávodem, kde můžete klást otázky, zasílat nefunkční kódy a cokoli, co souvisí s technickými problémy s displeji Nextion. Přímo v naší společnosti telefonicky nebo e-mailem.. Knihovny pro Arduino a Raspberry Pi ke stažení na webových stránkách výrobce. StL soubory krytů pro tisk na 3D tiskárně ke stažení na webových stránkách výrobce. Sada obsahuje:. Zobrazení výpisu. adaptér pro napájení USB. Připojovací kabely se zástrčkou. . Užitečné odkazy:. Zveme vás na náš blog. Stránky výrobce pro Vylepšené displeje. Software pro úpravu rozhraní NEXTION EDITOR. Návod k použití pro Redaktor příloh. Popis příkazů podporovaných displeji NEXTION. Knihovna Arduino. Knihovna počítače Raspberry Pi Soubory příloh STL pro 3D tisk. Video průvodce Srovnání displejů Nextion Intelligent Series:. . MODEL PARAMETR. NX8048P070-011R-Y. NX8048P070-011C-Y. NX8048P070-011R. NX8048P070-011C. NX1060P101-011R-I. NX1060P101-011C-I . Diagonal 7.0". 7.0". 7.0". 7.0". 10,1". 10,1". . Rozlišení 800*480. 800*480. 800*480. 800*480. 1024*600. 1024*600. Dotykový panel Resistivní. Pozitivní. Resistivní. Pozitivní. Resistivní. Pozitivní. Počet barev 65536. 65536. 65536. 65536. 65536. 65536. Flash(MB). 128. 128. 128. 128. 128. 128. . RAM(KB). 512. 512. 512. 512. 512. 512. . MCU 200MHz. 200MHz. 200MHz. 200MHz. 200MHz. 200MHz. EEPROM (Byte). 1024. 1024. 1024. 1024. 1024. 1024. . Výstupy GPIO 8. 8. 8. 8. 8. 8. . RTC hodiny Ano. Ano. TAK. TAK. TAK. TAK. . Building. Ano. Ano. NO. NO. NO. NIE. . Foto.
