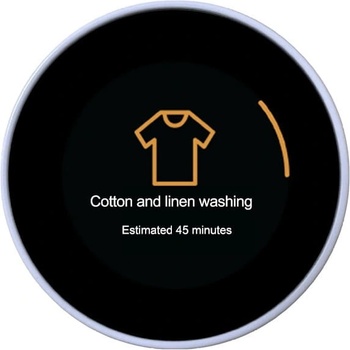

LCD 1,3" 240x240 kruhová otočná obrazovka DWIN HMI DMG24240C013_13WN (komerční třída)

Univerzální modul HMI s kruhovým displejem o průměru 1,3" a 32,4 mm a knoflíkem pro ovládání .

Vlastnosti: DMG24240C013_13WN

Založeno na T5L0, běží na komerčním systému DGUS II.

Kruhový otočný displej s úhlopříčkou 1,28" a krytem snímače.

Rozlišení 240*240 pixelů, 262K barev, IPS-TFT-LCD, široký pozorovací úhel

Aktivní plocha (A.A.): Průměr = 32,4 mm >20000 hodin (doba, po které jas klesne na 50 % při nepřetržitém provozu s maximálním jasem)

Jas 400nit

Features:

T5L0, pracující na systému DGUS II, komerční třída 1,28" kruhová otočná obrazovka s krytem snímače

Rozlišení 240*240 pixelů, 262K barev, IPS-TFT-LCD, široký pozorovací úhel

Aktivní plocha (A.A.): Průměr = 32,4 mm >20000 hodin (doba, po které jas klesne na 50 % při nepřetržitém provozu s maximálním jasem)

Jas 400nit

Displej

• Barva: 18bitová 6R6G6B
• Typ LCD: IPS, TFT LCD
• Pozorovací úhel: Široký pozorovací úhel, 85°/85°/85°/85° (L/P/G/D)
• Plocha displeje (A.A.): Průměr = 32,4 mm
• Rozlišení: 240 × 240 pixelů (0°/90°/180°/270°)
• Podsvícení: LED
• Jas: 400nit

Periferie

DMG24240C013_13WN: rozhraní Micro USB, rozhraní pro karty SD

Mechanické vlastnosti

• Točivý moment: vhodné pouze pro C.C, zařízení: 300±100gf.cm
• Počet a poloha opor: Vhodné pouze pro C.C, zařízení: (úhel kroku: 15°±3°).
• Životnost: Spínač: 30000krát, snímač: 30000krát
• Tvrdost povrchu: 6H
• Zpětná síla spínače: 1: Hmotnost: 450g±200g

Napětí a proud

• Digitální napájecí napětí: 4,5~5,5 V, typická hodnota 5 V
• Provozní proud: 95mA @ 5V

Test spolehlivosti

• Provozní teplota: -20~70℃
• Teplota skladování: -30~80℃
• Provozní vlhkost: 10% ~ 90%RH

Rozhraní

• Rozhraní LCM: FPC12_0,5 mm, 4SPI
• Přenosová rychlost: 3150~3225600bps
• Výstupní napětí: Výstup 1, Iout = -4mA; 3,0~3,3V; Výstup 0, Iout = 4mA; 0~0,3V
• Vstupní napětí (RXD): Vstup 1; 2,4~5,0V; Vstup 0; 0~0,5V
• Paměť Flash: Rozšiřitelná na 64 MB NOR Flash nebo 48 MB NOR Flash + 512 MB NAND Flash
• Uživatelské rozhraní: UART2: TTL/CMOS;
• Reproduktor: vestavěný reproduktor. Napájení: 2W
• Rozhraní pro karty SD: FAT32. Soubory stažené přes rozhraní SD lze zobrazit ve statistikách. Rychlost stahování: 4Mb/s
• Rozhraní PGT05: v případě poruchy výrobku lze pomocí PGT05 aktualizovat jádro DGUS a obnovit normální stav výrobku.

Provoz na displeji

Sada obsahuje:

DMG24240C013_13WN adaptér 130-SDK

Katalogová poznámka:

DMG24240C015_13WN

Displej nemá vestavěný slot pro kartu SD, programování je možné pomocí adaptéru 130-SDK, který je součástí sady.

Výukový program
