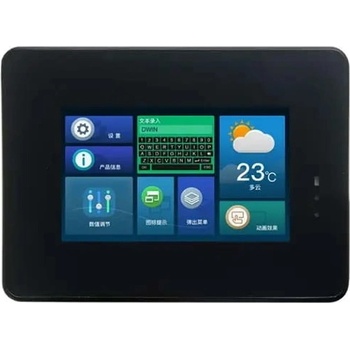

LCD 5,0" 800x480 odporový dotykový panel, kryt, RS485, reproduktor DWIN HMI
Nejlevnější nabídky (1)
LCD 5,0" 800x480 odporový dotykový panel, kryt, RS485, reproduktor DWIN HMI
Popis produktu
Parametry produktu
Produkt nemá žádné parametry.
Parametry produktu
Produkt nemá žádné parametry.
Popis produktu
Univerzální modul HMI s 5,0" displejem a odporovým dotykovým panelem, krytem, reproduktorem a RS485. Vlastnosti DMG80480T050_A5WTR: Založeno na T5L ASIC, s DGUS II. 5,0 palců, rozlišení 800x480 pixelů, 16,7M barev, 24bit IPS displej s vysokými pozorovacími úhly: 85/85/85/85 (L/R/U/D) Resistivní dotyk RS232&RS485 rozhraní na 8pinovém 3,81mm konektoru Inteligentní HMI displej pro průmyslové aplikace Podpora Modbus, možnost komunikace s PLC Princip fungování displejů DWIN HMI . Navržení vzhledu uživatelského rozhraní a pravidel jeho ovládání se provádí pomocí specializované aplikace DGUS TOOL. Máme možnost nahrát hotovou grafiku, vytvářet tlačítka, grafy, vstupní pole atd., poté zkompilované soubory přeneseme na paměťovou kartu SD, ze které se zkopírují do paměti displeje. Obsluha ze strany mikrokontroléru spočívá v odesílání a přijímání předem stanovených datových rámců prostřednictvím rozhraní UART.. Specifikace DMG80480T050_A5WTC Rozhraní: Baudrate: 3150~3225600bps, Type. 115200bps Výstupní napětí: Výstup 1, Iout =-1mA 3,0~3,3 Výstup 0, Iout = 1mA 0,0~0,3. Vstupní napětí（RXD): Vstup 1， Iin = 1mA；2,4-5,0V, Vstup 0， Iin = -1mA；0~0,5V. Provozní režim: UART2: N81,RS232 UART4: N81,RS232 UART5: RS485 . Uživatelské konektory: - 8 pinů 3,81 mm , rychlost: 12KByte/s - Pájecí slot pro zlatý pásek. Paměť Flash: 16 MB NOR Flash, pro grafiku, písma a zvukové soubory. Počet záznamů nad: 100 000 reproduktor: výkon 2 W. Rozhraní karty SDSD: FAT32, rychlost stahování: 4Mb/s RozhraníPGT05: pro aktualizaci jádra DGUS . Senzor jasu. LED . Zobrazení: Počet barev: 16.7M（16777216） LCD typ IPS Úhly pohledu: 85°/85°/85°/85° (L/R/U/D) Zobrazovací plocha: 93,20 mm (š) × 55,76 mm (v) Rozlišení 800x480 LED podsvícení Světlost: 200nit. Dotykový panel: Typ: RTP (odporový dotykový panel). Textura: ITO fólie + ITO sklo Dotykový režim: podporuje dotyk a přejetí prstem . Tvrdost povrchu: 3H Propustnost světla: Více než 80 %. Napájení:. Napájecí napětí: 6~36V DC. Spotřeba proudu při zapnutém podsvícení: VCC = +12 V, 100 mA Spotřeba proudu při vypnutém podsvícení: VCC = +12 V, 40 mA Sada obsahuje:. DMG80480T050_A5WTR LCD 5,0" 800x480 rezistivní dotykový panel DWIN HMI
Chybí či je nepravdivý některý důležitý parametr? Uvedené informace jsou pouze orientační, před zakoupením ve vybraném obchodě doporučujeme ověřit, že prodávaný model má klíčové vlastnosti dle vašich požadavků. I když se snažíme o maximální přesnost informací, bohužel nemůžeme zaručit jejich 100% správnost. Ceny produktů jsou uváděny včetně DPH.
